小动干戈!自己动手解决布线问题

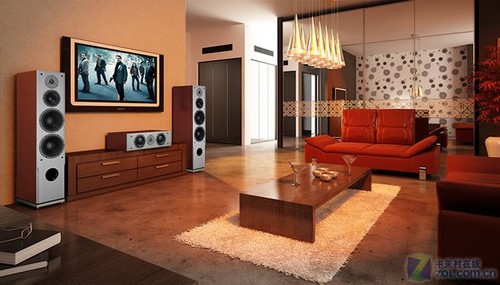

    搭建一个小型的影音室,是大家共同的梦想。对于多数朋友,经济能力有限,或热衷于DIY精神,自己购置设备,根据住房布局,充满个性化的空间是一种不错的选择。如何充分利用空间,又尽可能不破坏建筑建构,布线是困扰大家的问题,其中音箱走线是大家最为关注的焦点话题。

 或许对于经济富裕的朋友,而且房间面积没有后顾之忧的朋友,最好的选择,就是让影音工作室或设计公司代劳,从装修到布局,从购置设备到走线,调试到美化等。

 但是,对于多数普通影音爱好者,非骨灰级的用户,还是喜欢自己动手,一切从简。一切看似很繁琐的工作,动手方知,只要不怕苦不怕累,神马都是浮云。

 布线走线,谈不上有多少技术含量,但的确是一项挑战耐心的工作。很多优秀的设计方案,并不是有多高的手艺,而是设计者具有三点值得我们学习的内在因素:

 1、最重要的,就是经验。这个要由时间、事件、突发事件等来磨砺,也就是我们常说的丰富阅历。行家看见户型、走向、面积、高低、采光等,心中就有了一份草稿,非一日之功而成。

 2、创新精神。设计师,与我们大众不同的就是逆向思维,新奇的思路,古怪的灵感。普通设计师,谈不上著名艺术家,但也是搞艺术、玩品味的。

 3、动手能力。多数成功人士的共同点,都是在其所在行业非常熟悉,身体力行,很多小问题,只有经历过才能真正有发言权,才能有了然于胸设计蓝图的能力。

  对于火热IT行业,一直力推的DIY,就是基于此,鼓励大众不断摸索学习,自己解决问题的一个精神口号。体验动手后的成功感,或许比啥都好。

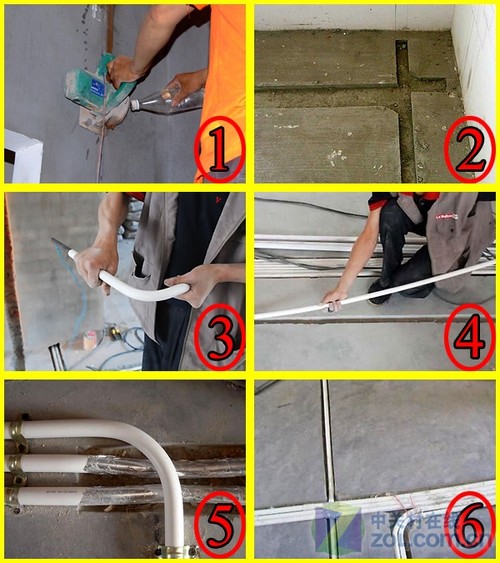

心里准备差不多后,准备工作开始。虽然,我们推荐的是给小户型,经济一般的朋友,但是依然避免不了要接触到打孔、开槽、拌水泥、刷漆等工作。

 我们买工具,买材料,自己动手是个不错的主意。对于男性网友,自己动手的好处是可以收集不少趁手的电动工具,缺点是石灰、水泥要烧手,还有一身木屑,灰头土脸,偶尔和电有个轻微接触。因此,DIY时防护用品是必备的,例如绝缘线手套,还有就是平时锻炼身体很重要,关键时刻没有力气可不行。

 其实在电动工具的帮助下,很多工作稍加尝试,我们都可以胜任。若不买工具,买材料,请个装修师傅,带工具来听你指挥操作亦可。21世纪,比拼的创意,DIY的核心就是创造力。

 布线走线,最重要的就是设计一份草图,要标注尺寸数据的。否则埋线位置不对、线材长度不够,那可是真糗大了。

 建筑结构草图,对我们很重要,确定哪个房间改为影音室最妥当的参考因素。确定房间后,我们将需要作为影音室的小房间仔细测量,并简单记录一下数据。

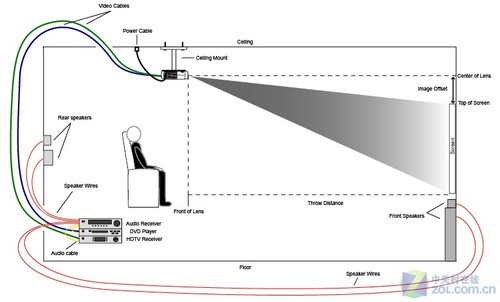

 在这里,简单划分,房间一般有三类:第一种,长方形,窗户在长边;第二种,长方形,窗户在短边;第三种,长方形,没有窗户。不规则的比较少见,暂不分析。第三种,没有窗户的,很罕见,是买房者最不喜欢的,没有窗户或采光差是大家最痛恨的,其实作为影音室,它恰恰是最佳选择,可以简化很多步骤,设计方案也更加多样性。上图,是以第一种为例设计的布局草图,超小户型,屋内部的长为3.6米,宽为3米,顶高2.7米。

  暂定大体设备包括:1080p投影机1台,100英寸电动幕布,以HTPC作为功放,以及降低成本选择的5.1音箱。由于设备的差价很大,且与我们的布线无关,我们暂不考虑设备型号与售价。
视频连线 需测量的数据:

 1、确定幕布安装位置。幕,选择安装在左墙,安装在正中间的上方,吊装或壁挂。由于电动幕的电机盒有一定厚度,我们暂定其离开最左侧墙的距离为15厘米。

 2、确定投影机安装位置。根据选择的投影机不同,镜头变焦比会有很大差异。官方提供的投影机镜头参数,只是一个参考数值,在实际打孔前,我们最好现场试验一下投影距离。

 例如,索尼HW20投射100英寸的最短距离为2.45米,因此我们暂定其镜头位置,距离左墙约2.6米;HW20机身比较宽大,底部约47×47厘米,镜头长度约10厘米。粗略计算,吊装的中心点距离左墙不得小于3米。

 实际使用,视频连线采用HDMI连线。若功放在中置音箱旁,则视频连线会长一些,连线长度不小于7米。若功放放在投影机后部,或观众的后侧,HDMI连线可以短很多,连线长度不少于5米即可。走明线,外观会有点影响;剔槽走暗线,工程会比较大,无论哪种方式,实际购买一根10米的HDMI连线即可应对。

 由于不少朋友碰到因房间面积有限,投射距离捉襟见肘,挺拔的视频连线接头更是形成不少尴尬;也有朋友十分在意外观形象,上图这种直角折头的HDMI连线或折角接头,不失为一个选择。

 因房间面积较小,不足12平米,选择5.1音箱足以。另外,根据音效原理,音质与音量无关,小空间我们无需更高的音量,音质不错的5.1已经可以满足多数使用需求。当然,经济宽裕的朋友,可以动手扩充为7.1音箱。

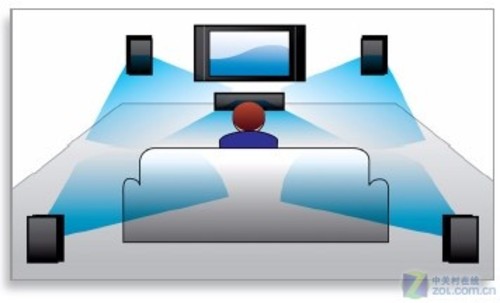

 音箱的布局摆放,因人而异,会有不小差异, 但是大家公认的方式还是接近上图的摆放位置。同轴、铜线、光纤等,线材如何选择还是要量力而为。

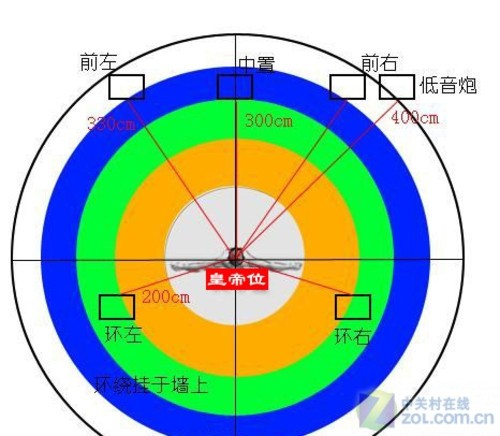

 无论明线暗线,音箱连线都要预留一些富余,以备不时之需。为了达到好的音效,我们在此千万不能吝啬,尤其是走暗线,埋进去的线两头一定要留有足够的伸展空间。粗略计算,功放在前,全部音频连线不少于15米;若功放在后,全部音频连线不少于17米。实际安装,在此小户型,音频连线需要20米,推荐提前购置25米以上的音频线。

 好吧,说的再多,也不如动手试试看。有问题,不妨咨询一下数字生活馆的馆员,或者加入我们的群问问其他DIY的玩家!
